PRÍKLAD:

Na obrázku je invertujúci zosilňovač. Výstup odoberáme z uzla 5. Vypočítajte a vytlačte napäťový zisk, vstupný a výstupný odpor. Zosilňovač má tieto parametre : A0=2E5, Ri=2M ohm, R0=75 ohm.

OBVOD:

Invertujúci zosilňovač

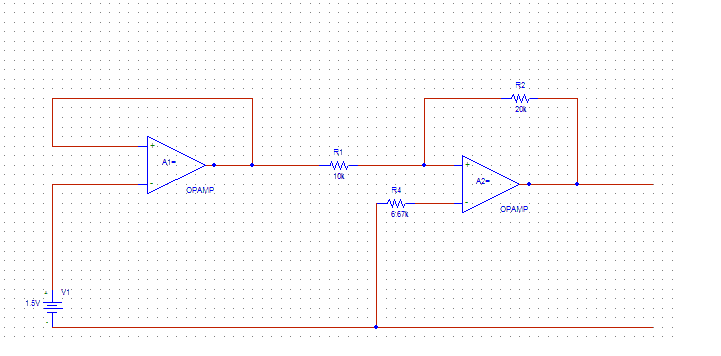

Obr.1 Invertujúci zosilňovač


RIEŠENIE:

a.) Operačný zosilňovač sme nahradili napätím riadeným zdrojom napätia. S parametrami podľa zadania je A0=2E5, Ri=2M ohm, R0=75 ohm.
b.) Napäťový zisk a veťkosti vstupných odporov boli vypočítané pomocou prenosovej funkcie: .TF V(5,0) Vbat.
c.) Napäťový zisk je V(5,0)/Vbat = -2.000E+00.
d.) Veľkosť vstupného odporu: INPUT RESISTANCE AT Vbat = -1.985E+11 a výstupného odporu: OUTPUT RESISTANCE AT V(5,0) = -2.265E-03.
e.) Rvst, Rvýst a napäťový zisk V(5,0)/Vbat vypočítané pomocou prenosovej funkcie .TF V(5,0) Vbat sú uvedené vo výstupnom súbore, v časti SMALL-SIGNAL CHARACTERISTICS.


CIR:


 Invertujúci zosilňovač
  E1 6 0 2 1 1e5
  E2 7 0 3 4 1e5
  Vbat 1 0 1.5
  R1 2 3 10k
  R2 4 0 6.67k
  Rf 3 5 20k
  RW1 2 1 2MEG
  RW2 3 4 2MEG
  R01 2 6 75
  R02 7 5 75
  .TF V(5,0) Vbat
  .END


OUT:



**** 05/17/05 01:32:18 *********** Evaluation PSpice (Nov 1999) **************

 Invertujuci zosilnovac


 ****     CIRCUIT DESCRIPTION


******************************************************************************



E1 6 0 2 1 1e5
E2 7 0 3 4 1e5
Vbat 1 0 1.5
R1 2 3 10k
R2 4 0 6.67k
Rf 3 5 20k
RW1 2 1 2MEG
RW2 3 4 2MEG
R01 2 6 75
R02 7 5 75
.TF V(5,0) Vbat
.END

**** 05/17/05 01:32:18 *********** Evaluation PSpice (Nov 1999) **************

 Invertujuci zosilnovac


 ****     SMALL SIGNAL BIAS SOLUTION       TEMPERATURE =   27.000 DEG C


******************************************************************************



 NODE   VOLTAGE     NODE   VOLTAGE     NODE   VOLTAGE     NODE   VOLTAGE


(    1)    1.5000  (    2)    1.5000  (    3)-30.21E-06  (    4)-100.4E-09

(    5)   -3.0001  (    6)    1.5113  (    7)   -3.0114




    VOLTAGE SOURCE CURRENTS
    NAME         CURRENT

    Vbat         7.556E-12

    TOTAL POWER DISSIPATION  -1.13E-11  WATTS






 ****     SMALL-SIGNAL CHARACTERISTICS


      V(5,0)/Vbat = -2.000E+00

      INPUT RESISTANCE AT Vbat = -1.985E+11

      OUTPUT RESISTANCE AT V(5,0) = -2.265E-03


          JOB CONCLUDED

          TOTAL JOB TIME             .02
